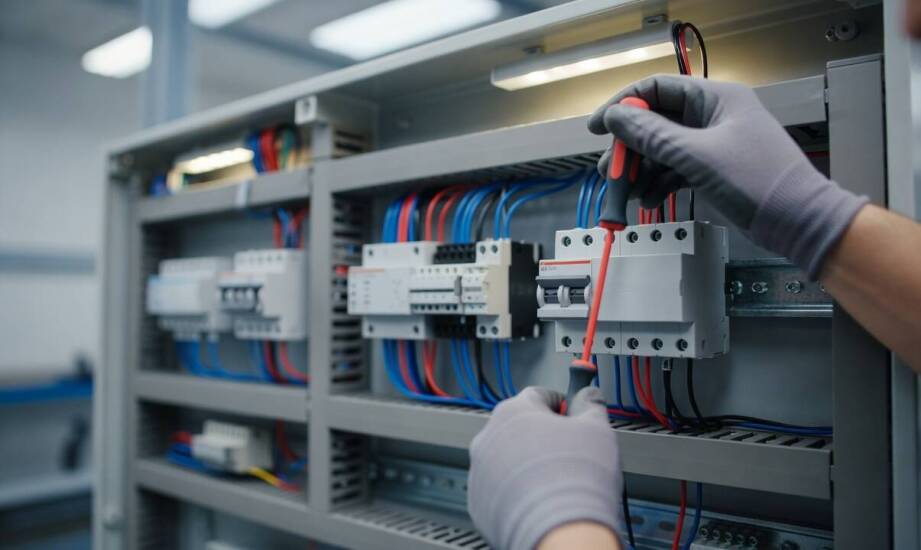

Fałszywe wyzwolenia w szafie sterowniczej — kiedy ochrona różnicowoprądowa wymaga korekty

Dodanie falownika, filtra EMC lub zasilacza impulsowego 24 VDC do szafy sterowniczej często powoduje pozornie bezprzyczynowe zadziałanie zabezpieczeń. Sytuacja ta pojawia się zwykle po rozbudowie układu napędowego lub modernizacji zasilania sterowania. Wcześniej cała instalacja mogła pracować bez zakłóceń przez wiele lat. Nagłe odcięcia napięcia dezorganizują proces technologiczny, prowadzą do strat materiałowych i wymuszają trudną diagnostykę. Prądy upływu generowane przez nowoczesną elektronikę mocy sumują się na wspólnym przewodzie ochronnym. Kiedy ich całkowita wartość przekracza próg zadziałania aparatu, następuje odcięcie energii. Wyłączenie to przebiega prawidłowo z punktu widzenia fizyki obwodu, choć w systemie nie występuje żadne rzeczywiste zagrożenie porażeniowe.

Skąd biorą się prądy upływu w układach z elektroniką mocy

Falowniki i przemienniki częstotliwości wytwarzają naturalne prądy upływu głównie przez pojemności pasożytnicze długich kabli ekranowanych. Szybkie przełączanie tranzystorów IGBT z wykorzystaniem modulacji PWM tworzy strome zbocza napięcia. Generuje to składowe wysokoczęstotliwościowe, które szukają najkrótszej drogi powrotnej do uziemienia przez izolację oraz metalowe obudowy maszyn. Wzrost prądu różnicowego wynika przede wszystkim z obecności wbudowanych filtrów EMC i umieszczonych w nich kondensatorów. Dodatkowym czynnikiem sprzyjającym wyzwoleniom są prądy ładowania pojawiające się w pierwszych milisekundach po załączeniu układu.

Zasilacze impulsowe 24 VDC wyposażone w wewnętrzne kondensatory Y również dokładają swoją część do ogólnego bilansu szafy. Podczas jednoczesnej pracy kilku napędów oraz modułów zasilania wielkości te dodają się do siebie. Skutkuje to łatwym przekroczeniem progu 30 mA, który jest standardem dla ochrony osobowej w obwodach gniazdkowych. Zastosowane w rozdzielnicy wyłączniki różnicowoprądowe rejestrują sumę tych sygnałów jako fizyczną różnicę między prądem fazowym a powrotnym w przewodzie neutralnym. W rezultacie zabezpieczenie wyzwala obwód nawet przy braku uszkodzenia izolacji czy zwarcia doziemnego.

Dobór typu ochrony i podział obwodów w szafie

W przypadku jednofazowych napędów zasilanych z klasycznej linii L-N należy rozważyć zastosowanie zabezpieczeń typu A lub rzadszego typu F. Z kolei zaawansowane trójfazowe falowniki przemysłowe wymagają bezwzględnie użycia aparatów oznaczonych jako typ B. Standardowy typ AC nie wykrywa prądów pulsujących ani stałych generowanych przez przekształtniki, co blokuje funkcję ochronną urządzenia i stwarza zagrożenie dla obsługi.

Aparaty typu B rozpoznają dodatkowo składową gładką stałą oraz nietypowe zakłócenia o wyższych częstotliwościach. Są one niezbędne przy długich trasach kabli ekranowanych lub w sytuacji, gdy grupa kilku napędów korzysta z jednej linii energetycznej. Praktyka inżynierska w zakładach przemysłowych wskazuje, że poprawne i stabilne działanie układu wymaga logicznego podziału wszystkich obwodów.

Oznacza to wydzielenie osobnych torów dla siłowego zasilania napędów oraz odseparowanie od nich wrażliwego obwodu sterowania 24 VDC. Każdy taki tor otrzymuje własne zabezpieczenie o dopasowanej charakterystyce i odpowiednio dobranym prądzie różnicowym. Jako internetowy dystrybutor komponentów automatyki E-AUTOMATYKA.PL dostarcza na rynek aparaturę modułową umożliwiającą selektywne i bezpieczne projektowanie nowoczesnych układów. Przemyślany podział zapobiega wyłączeniu całego systemu sterowania przy pojedynczym zakłóceniu zlokalizowanym wyłącznie w przestrzeni napędowej maszyny.

Diagnoza problemów w rozbudowanych szafach

Regularne zadziałania zabezpieczeń zaraz po rozruchu maszyny wskazują zazwyczaj na błąd popełniony na etapie podziału obwodów. Inną częstą przyczyną jest nadmierna długość kabli ekranowanych prowadzonych od rozdzielnicy bezpośrednio do silników. W trudniejszych przypadkach pomiar rzeczywistego prądu upływu na poszczególnych torach pozwala precyzyjnie zlokalizować główne źródło uciążliwych zakłóceń.

Dzięki wynikom takich pomiarów można skorygować błędy w okablowaniu lub dobrać wyłącznik o wyższym progu zadziałania dla części siłowej. Skuteczna ochrona przeciwporażeniowa w nowoczesnej automatyce opiera się na ścisłym dopasowaniu parametrów aparatury do specyfiki konkretnego układu napędowego. Jeden uniwersalny schemat dla każdej szafy sterowniczej w przemyśle po prostu nie istnieje. Każda rozbudowa maszyny wymaga ponownej analizy wszystkich źródeł zakłóceń oraz weryfikacji prądów upływu wprowadzanych przez instalowaną elektronikę. Takie podejście gwarantuje ciągłość produkcji i bezpieczeństwo pracy personelu utrzymania ruchu.
