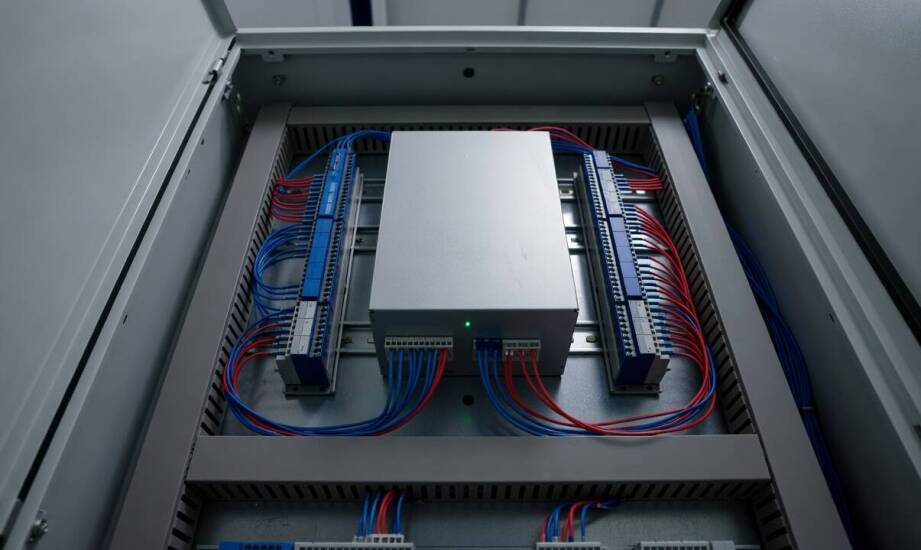

Dlaczego zasilacz 24 V DC w szafie sterowniczej bywa za słaby mimo poprawnej sumy prądów

Projektowanie szafy sterowniczej wymaga precyzyjnego oszacowania zapotrzebowania na energię dla wszystkich zainstalowanych komponentów. Sumowanie prądów znamionowych poszczególnych odbiorników to dopiero pierwszy krok w prawidłowym doborze sprzętu. Wielu inżynierów spotyka się z sytuacją, w której matematyczny wynik wskazuje na pełną poprawność obliczeń. Mimo to układ sterowania doświadcza niewyjaśnionych zapadów napięcia, restartów procesorów PLC czy utraty komunikacji z modułami oddalonymi. Przyczyny tego zjawiska rzadko leżą w fizycznej awarii aparatury. Wynikają one ze skomplikowanej dynamiki obciążeń oraz wpływu warunków środowiskowych panujących we wnętrzu zamkniętej obudowy.

Dlaczego obciążenia impulsowe i temperatura obniżają dostępną moc

Moment załączenia przekaźników, zaworów pneumatycznych i cewek elektromagnesów wiąże się z gwałtownym skokiem poboru energii. Aparaty wykonawcze generują obciążenia impulsowe, które przez ułamek sekundy znacząco przekraczają statyczne wartości wpisane na tabliczkach znamionowych urządzeń. Cewki styczników, w zależności od wielkości i budowy konkretnego modelu, potrafią generować prąd rozruchowy sięgający od 3 do nawet 10 razy wyższych wartości niż ich prąd podtrzymania. Kiedy układ automatyki wymusza równoczesne wysterowanie kilku takich elementów, zapotrzebowanie na ampery gwałtownie rośnie. Zasilacz wyposażony w ochronę typu foldback szybko ogranicza prąd wyjściowy, co blokuje możliwość utrzymania stabilnego poziomu 24 V na szynie zbiorczej. Zjawisko to prowadzi bezpośrednio do restartów logiki maszyny, fałszywych odczytów ze stacji czujnikowych oraz nieplanowanego zatrzymania procesu technologicznego.

Kolejnym aspektem oddziałującym na źródło prądu jest środowisko pracy. Temperatura wewnątrz szafy sprzętowej nieustannie obciąża zainstalowane podzespoły elektroniczne. Gęste upakowanie modułów, brak wentylatorów wymuszających obieg chłodnego powietrza oraz bliskość grzejących się falowników sprawiają, że jednostki zasilające tracą swoje nominalne parametry. Producenci automatyki zalecają najczęściej wprowadzanie współczynnika deratingu po przekroczeniu przez otoczenie temperatury 50 lub 60 °C. Zależnie od wybranej serii urządzeń spadek wydajności szacuje się często na około 2,5 % na każdy kolejny stopień Celsjusza. Brak wolnej przestrzeni montażowej utrudnia odprowadzanie ciepła z nagrzanego radiatora i wewnętrznych dławików. Dokumentacje techniczne zazwyczaj wskazują na konieczność pozostawienia około 40 mm luzu powyżej i 20 mm poniżej obudowy. Jeśli instalator zamontuje jednostkę poziomo lub całkowicie zignoruje zalecane odstępy wentylacyjne, dostępna moc ciągła może spaść nawet o 30–40 % w stosunku do optymalnych warunków laboratoryjnych.

Separacja obwodów i sprzętowe monitorowanie napięcia

Rozległe układy maszynowe wymagają fizycznego odseparowania obwodów o wysokiej czułości od linii napędzających elementy wykonawcze. Obecność długich tras kablowych do zewnętrznych czujników oraz duża liczba zaworów to sygnały świadczące o konieczności podziału źródła energii. Rozdzielenie instalacji na szynę sterującą dla komponentów logicznych oraz szynę wykonawczą dla styczników uodparnia system na zwarcia. Ewentualne przebicie na kablu zasilającym elektrozawór nie wpłynie na pracę głównego procesora PLC. Konstruktor zachowuje dzięki temu komunikację sieciową i zyskuje możliwość wysłania odpowiedniego komunikatu o błędzie do systemu nadrzędnego SCADA.

Prawidłowe wymiarowanie układu wymaga dokładnej analizy działania całej maszyny. Inżynier automatyk musi uwzględnić sumę prądów w stanie ustalonym i dodać do tego maksymalne wartości rozruchowe. Wynik ten warto następnie powiększyć o margines bezpieczeństwa rzędu 20–50 % na poczet wyższych temperatur oraz przyszłej rozbudowy instalacji. Weryfikacja urządzeń pod kątem pracy w specyficznym środowisku wymaga wglądu w dokumentacje techniczne różnych producentów. Baza asortymentowa dystrybutora E-AUTOMATYKA.PL umożliwia bezpośrednie porównanie parametrów sprzętu pochodzącego od kilkudziesięciu dostawców. Odpowiednio dobrane zasilacze 24VDC wyposażone w zaawansowaną diagnostykę pozwalają utrzymać ciągłość pracy podczas trudnych do przewidzenia przeciążeń sieci.

Wykorzystanie styku informacyjnego DC OK pozwala na błyskawiczne przekazanie ostrzeżenia do sterownika głównego. Przekaźnik diagnostyczny zmienia stan natychmiast po spadku napięcia poniżej bezpiecznego poziomu, który w wielu modelach ustala się w przedziale od 21,5 do 22 V. Otrzymanie sygnału umożliwia bezpieczne wstrzymanie cyklu produkcyjnego bez fizycznego uszkodzenia mechaniki maszyny. Mierzenie realnego potencjału bezpośrednio przy najdalej wysuniętych wyspach wejść i wyjść ujawnia spadki na rezystancji długich przewodów, których nie widać z poziomu zacisków samego źródła.

Tworzenie niezawodnych aplikacji przemysłowych wymaga całościowego spojrzenia na infrastrukturę zasilającą obwody niskonapięciowe. Prawidłowo zaprojektowana szafa sterownicza uwzględnia skoki udarowe prądu, straty cieplne oraz rezystancję najdłuższych ciągów kablowych. Zabezpieczenie czułej elektroniki przed nagłymi zapadami napięcia opiera się w dużej mierze na przemyślanym rozdziale torów prądowych i zapewnieniu im optymalnych warunków chłodzenia. Wybór urządzenia dokonany wyłącznie na podstawie suchego zsumowania prądów ciągłych generuje wysokie ryzyko błędów projektowych. Solidny margines wydajnościowy, poparty zachowaniem właściwych odstępów montażowych, utrzymuje sprawność nowoczesnych linii produkcyjnych bez przestojów powodowanych kaprysami dystrybucji prądu stałego.
